接頭分類

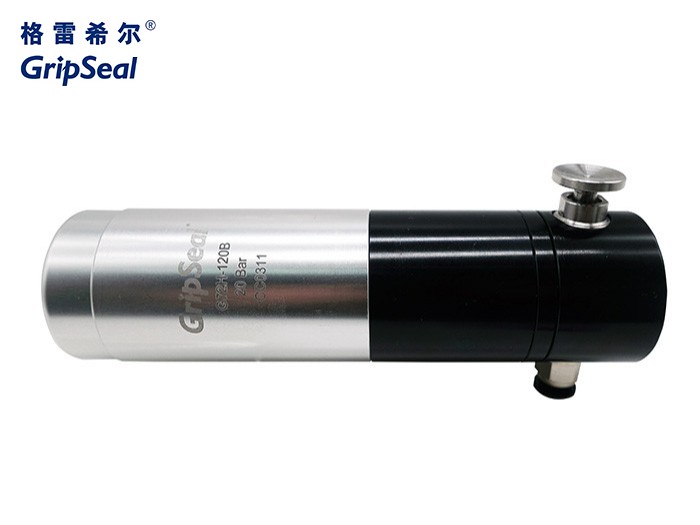

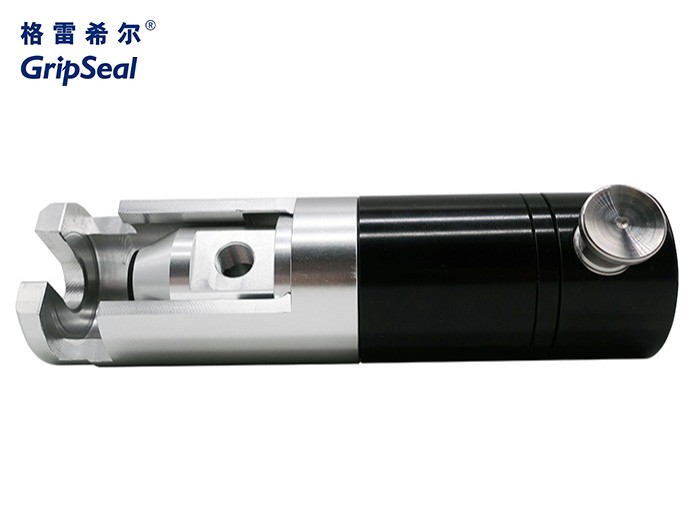

快速密封接頭G72系列
接頭類型：
密封范圍：10-40mm
測試類型：氣密測試、通水測試、點火測試、老化測試
產品描述：格雷希爾GripSeal密封測試接頭G72系列，是一款凸緣管或翻邊管、法蘭扣等管型的密封接頭。氣壓驅動，操作便捷，特種航空鋁合金主體在保證機械性能的同時，保持接頭更加輕巧，有效降...
格雷希爾GripSeal快速密封接頭G72系列，是一款凸緣管或翻邊管、法蘭扣等管型的密封接頭。氣壓驅動，操作便捷，特種航空鋁合金主體在保證機械性能的同時，保持接頭更加輕巧，有效降低操作工人的勞動強度。直通式設計，保證了產品了高流量性能，適用于氣體測試或液體測試。
產品參數
PRODUCT PARAMETERS
| 操 作 壓 力： | 從真空到5B或20Barar |  |
| 密 封 范 圍： | 10-40mm | |
| 插 入 深 度： | 根據實際情況確定 | |
| 流 量 接 口： | G1/8螺紋孔 | |
| 主 體 材 料： | 鋁合金或不銹鋼 | |
| 密封圈材質： | 氯丁橡膠，丁腈橡膠 | |
| 操 作 溫 度： | -20℃-120℃ | |
| 規 格 型 號： | 詳詢格雷希爾工作人員 |
產品視頻
PRODUCT VIDEO
快速密封接頭G720系列操作視頻（掃碼查看）
產品特點
OPERATION PARAMETERS
 |  |  |  |  |

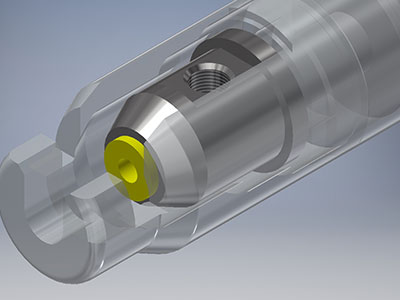

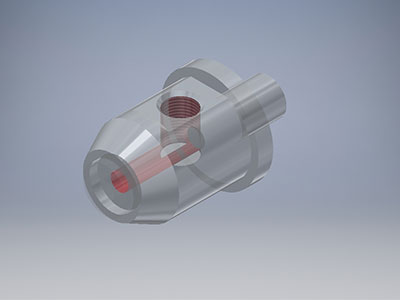

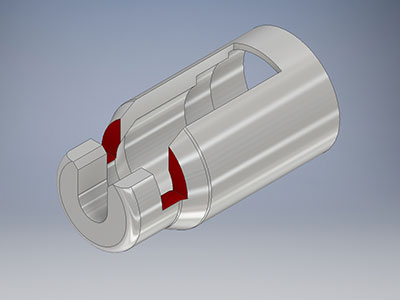

| 氣壓驅動：按鈕式操作，操作更順暢 | 鋁合金主體：手握輕巧，操作更便捷 | 維護簡單：定期更換密封圈即可 | 直通式測試流體通道：中間其它部件結構，通氣、通水更快速 | 對管件損傷小：符合大多數工藝要求，卡口式設計，劃痕很小 |

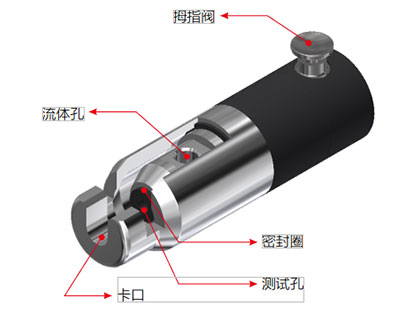

操作方法
OPERATION METHOD
 |  |  |

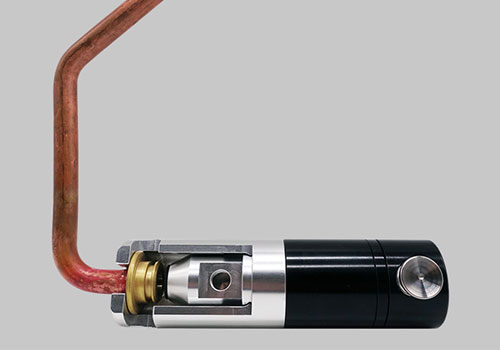

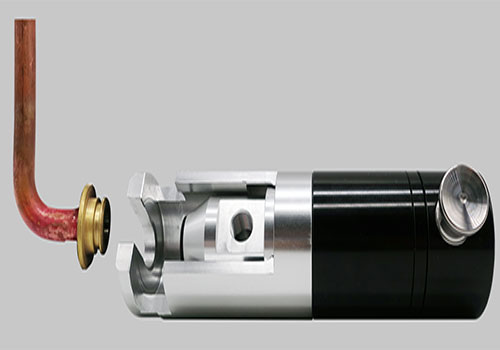

第一步 按住接頭拇指閥，活塞退回，露出樣件放置空間 | 第二步 將測試件前端放入卡口內，手指離開拇指閥，活塞壓向測試件，形成密封 | 第三步 扳測試完成后，手指按壓閥門，通氣讓活塞打開，取出測試件。 |

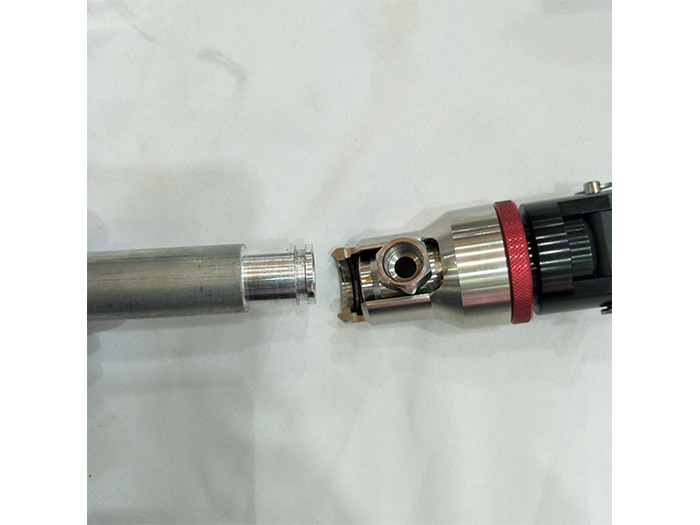

應用案例
APPLICATION CASES
| ||
| 快速密封接頭G72系列 |
