工業內窺鏡是一種無損檢測設備，區別于其他無損檢測方式的一個顯著特點是，它可以對人眼無法看到的場所（密閉腔體、有障礙物遮擋等）進行觀察和探測，直接反映被檢測對象表面的情況，并可以對檢測過程進行靜態拍照、或者動態影像記錄、貯存，對發現的缺陷測量其長度、面積、深度等數據，以便進行定量分析。本文為您提供簡潔明了的工業內窺鏡設備操作指南，幫您快速上手。

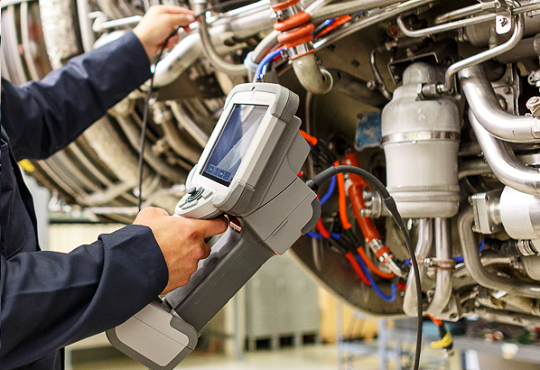

如上圖所示，檢查時，檢測人員可以一手送入探頭，另一只手通過手持機上的操縱桿或按鈕執行探頭導向、拍照、錄像、測量等操作，與此同時雙眼實時關注屏幕上的顯示圖像，查找有無缺陷，或者查看人機交互的反饋信息。這僅僅是對如何使用內窺鏡的概要描述，面對具體檢測工作時，特別是第一次使用時，到底應該怎樣操作工業內窺鏡設備呢？

工業內窺鏡設備介紹

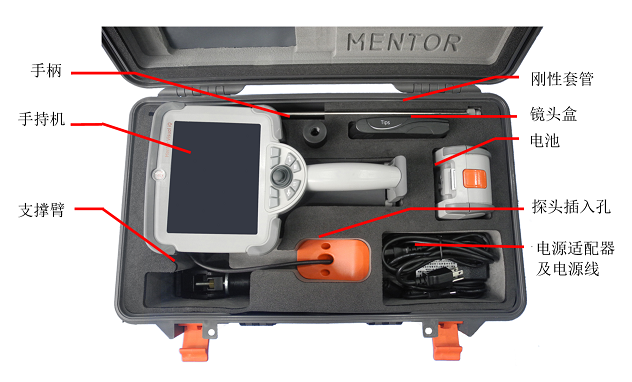

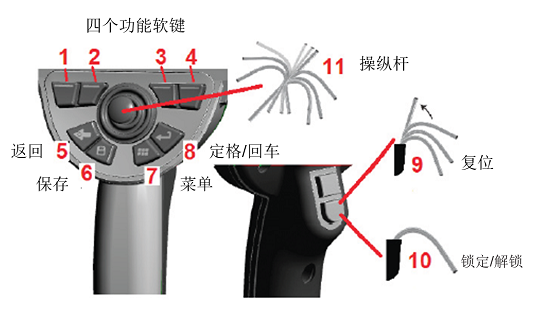

首先，您需要了解工業內窺鏡設備各組件的名稱、按鍵的位置及功能等。為了便于理解，本文以韋林產品為例講解。如下兩圖所示，分別是韋林工業視頻內窺鏡MViQ的組件以及手持機按鍵的說明示意圖。工業內窺鏡設備通常放置于設備箱內，包括：手柄、手持機、探頭、電池、鏡頭盒、電源適配器及電源線等組件。

檢測前的準備工作

1. 打開機箱，將手持機及探頭從機箱存儲盤中取出；

2. 查看電池電量是否夠檢測需求，同時檢查供電源是否在設備工作要求范圍內；

3. 安裝電池，若電池電量不足，可直接連接交流電；

4. 啟動主機電源開關；

5. 選擇安裝光學物鏡轉接頭、附件及外圍設備；

6. 檢查設備成像是否清晰，探頭順直狀態下各方向導向及各功能是否正常。

工業內窺鏡檢測的常規操作步驟

1. 插入探頭前，對探頭進行導向復位；

2. 通過觀察顯示屏，將探頭穿插到預期觀察部位的大概位置；

3. 通過導向操作桿，調整探頭前端的攝像頭位置，獲得理想觀察視角，觀察被檢對象內部狀況。

拍照測量操作指南

1. 獲得所需拍攝位置的理想視角后，鎖定探頭導向，保持探頭位置不變；

2. 當屏幕顯示所需圖像時，按返回鍵（圖中5）進行拍照；

3. 雙物鏡測量。通過雙物鏡立體測量物鏡轉接頭獲得含有測量信息的照片，然后選擇物鏡轉接頭及測量類型；具體操作步驟是：按返回鍵，點擊軟鍵菜單“立體”下方對應的最右側功能軟鍵>物鏡轉接頭>測量類型，選擇測量類型即可；

4. 相位掃描三維立體測量。長按返回鍵或點擊軟鍵菜單“3DPM捕捉”下方對應的最右側功能軟鍵，保持探頭靜止大約1秒，進行拍照獲得相位掃描三維立體測量圖像后，執行以下步驟: 點擊“測量”下方對應的最右側功能按鍵，選擇測量類型，開始進行測量；

5. 保存圖像。按保存鍵（圖中6），圖片自動保存在預設的文件夾內。

錄制檢測視頻的操作指南

1. 開始錄制視頻；按菜單鍵（圖中7），選擇“錄制”，屏幕右上角出現閃爍的實心原點，此時已開始錄制；

2. 停止錄制視頻；按菜單鍵，選擇暫停錄制，屏幕上方會顯示雙豎杠的暫停標識，若選擇停止，視頻自動保存在預設的文件夾內。

工業內窺鏡檢測完畢的收尾操作步驟

1. 順直探頭，并對探頭進行導向復位；

2. 如果已經將檢測圖片或視頻拷貝到外接存儲設備上，此時請用“彈出”菜單命令，然后移除此存儲設備；

3. 按菜單鍵，選擇關機；

4. 待主機完全關閉后，從電源上拔下電源線并收回電源線；拆下所有外圍設備和附件；拆下物鏡轉接頭并裝上CCD保護帽；拆卸手持機及電池；

5. 將探頭順直插回機箱內部探頭儲存卷盤；把主機、電池以其附件按固定位置放回機箱內；

6. 關閉機箱上蓋，扣緊鎖扣。

以上就是北京韋林意威特工業內窺鏡有限公司為您整理的工業內窺鏡設備操作指南，希望能夠幫您快速上手，不同的設備在操作細節上會有一些差別，但是大致流程是類似的，具體操作時建議您參考對應的設備操作指南或用戶手冊。工業內窺鏡設備的操作涉及方方面面，還有很多細節，例如：電池的安裝、照明的調節、套管的使用、導向的粗調微調、以及更換探頭等等，本文篇幅有限，不能一一介紹，您可以閱讀用戶手冊，或者參考以下推薦資料中的文章，以便進一步的了解。
