Everest XLG3韋林工業視頻內窺鏡
三維立體相位掃描測量法

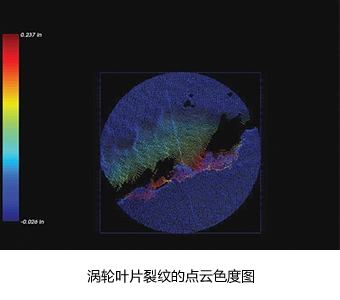

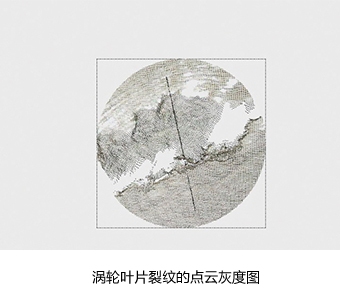

三維立體相位掃描測量法在內窺鏡檢測領域是一個突破性的測量技術。此測量法用一個鏡頭即可完成觀察和測量功能，無需更換鏡頭和重新定位缺陷，節省工作時間，提高檢測效率；

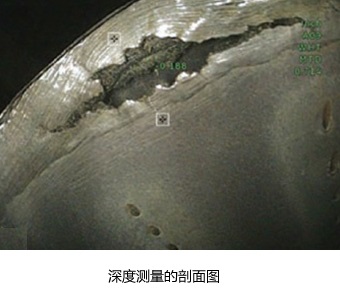

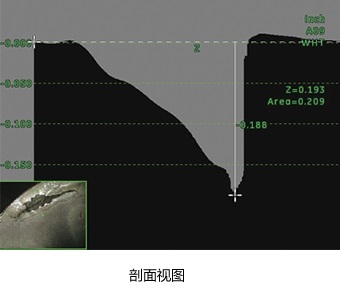

三維立體相位掃描測量法對被檢測區域表面進行掃描，提供剖面視圖，即檢測物體的橫截面，缺陷的輪廓和特征變得更加清晰，幫助操作者做出更好的判斷；
Everest XLG3系統的三維立體相位掃描測量法使工業內窺鏡的應用提升到嶄新領域。
提高圖像質量 | |
| Everest XLG3工業視頻內窺鏡系統能為狹小的管道、黑暗的空間 提供導航，充分照亮頗具挑戰性的區域。 采用新穎的設計鏡頭、 數字化信號處理技術、高分辨率高亮度的寬屏外置VGA LCD屏幕， 可提供超高質量圖像，明亮、清晰的圖像幫您迅速識別缺陷并做出 決策。
All-Way?導向、高亮度的照明、可調整的亮度能將黑暗的裂縫及 角落照亮，獲得鮮明清晰影像。自動、手動曝光能讓您完全掌控任 何檢測環境。高強度75W高強度弧光燈是其他內窺鏡照明強度的2 倍，平均壽命1000小時。 |
| 縮短工期 | |
| 檢測所需的每一秒都意味著生產延誤、效益損失，Everest XLG3 工業視頻內窺鏡極大縮短了檢測時間。 Everest XLG3工業視頻內窺鏡系統可互換探頭，迅速重新配置探頭 直徑和長度，獲得強大的檢測能力。更換探頭從2m到9.6m探頭長度、 從3.9mm到8.4mm探頭直徑、多種測量方法、系列光學物鏡轉接頭。 |
| 便攜性 | |
| 檢測有時需要攀爬才能接近檢測位置，因此設備需要具備便攜性。 Everest XLG3工業視頻內窺鏡系統方便攜帶到任何檢測口并安全 放置。 Everest XLG3工業視頻內窺鏡系統主機具備數據管理便攜式工作站 的作用，主機內置探頭存儲卷盤和手持機支撐臂可以輕松的攜帶設 備或移動。便攜式機箱保護設備安全運輸，并可充當操作平臺，設 備可直接放在機箱上使用。 設備可輕松的從機箱中取出，快速安裝成數據處理工作站。電池 可工作1小時--2小時，也可使用不間斷電源。系統存放于機箱中， 所需要的一切都垂手可得。 |
| 實時連接 | |
| Everest XLG3工業視頻內窺鏡系統提供強大電腦化平臺，用于數據 管理和Internet 連接。內置英特爾奔騰CPU可快捷將現場檢測圖片 發給任何人。 檢測數據可通過內置DVD刻錄光驅實時刻錄DVD光盤，或使用內 置以太網接口連接到Internet，用E-mail發送數據、文件、連到 internet或在線瀏覽產品/維修手冊，圖像存儲到閃存或通過USB 接口上傳到電腦，系統有1個CF卡插槽能夠插入CF卡擴展存儲； 通過強大數據管理能力、通過internet獲取、存儲和傳輸圖像， 實現遠距離協同工作，快速準確做出決策；可對文字、圖片進行 文字注釋、箭頭標注、或放置企業LOGO、提交專業性報告。 |
| 操作簡單 | |
| 單手操作多功能操縱桿符合人體工程學的設計可完全控制設備的主 要功能。輕巧的無線/有線遙控器可實現免提遙控；Everest XLG3 工業視頻內窺鏡系統操作簡單，提高檢測速度。 數據管理功能可實現在辦公室內工作。內置文檔管理軟件可在內 部/外部存儲器進行文件生成、移動或存儲?？蓪z測圖片傳到任意 電腦，進行重復測量、比較、注釋，或用E-mail發送圖片、檢測結 果，自動生成Word格式報告。內置麥克風可進行音頻注釋。 |
| 結構堅固 | |
| 在令人暈眩的高度上、狹窄的空間內、黑暗的隧道中使用設備必須具 備各種危險環境的適用性，包括極端溫度和可能碰撞等。 Everest XLG3工業視頻內窺鏡系統堅固耐用，能承受現場惡劣環境。 主機底座采用鋁合金材料，配備吸收沖擊力橡膠減震器，手持外殼采 用高強聚碳酸酯，內置彈性減震器。
損能力。導向材料采用金屬鎢絲增強了導向能力和使用壽命。攝像頭 使用鈦合金外殼，強度增強8倍。系統內置的探頭存儲盤保護探頭不受 損壞。防震彩色LCD液晶屏能承受突然或強烈的運動。適宜運輸?shù)饺?/span> 何地方。 |
操作環境
| 系統工作溫度 | -20°C~46°C,液晶屏0°C以下需預熱 |
| 探頭工作溫度 | -25°C~80°C,0°C以下應減少導向操作 |
| 存儲溫度 | -25°C~60°C |
| 相對濕度 | 最大95%,無冷凝 |
| 防水 | 探頭能承受1bar的水壓,相當于10.2m水深 |
系統
| 機箱標準尺寸 | 54.6cmx49.5cmx32.0cm |
| 加高機箱尺寸 | 54.6cmx60.9cmx32.0cm |
| 系統重量 | 整套設備含機箱:21.8kg 不含機箱:10.9kg |
主機
| 尺寸 | 44.0cmx22.0cmx35.0cm |
| 重量 | 7.21kg |
| 構造 | 帶有聚亞安酯緩沖器的高強度鑄鋁結構 |
| 系統處理器 | 英特爾奔騰M處理器 |
| 視頻處理器 | 多任務數字信號處理器 |
| 亮度控制 | 自動亮度調節、自動曝光增益 |
| 系統內存 | 內置8GB標準配置內存 |
| 照明燈類型 | 75W高強度弧光燈(HID) |
| 照明燈輸出 | 4300流明 |
| 照明燈壽命 | 平均1000小時 |
| 鍵盤輸入 | USB接口內置鼠標球鍵盤 |
| 視頻輸出 | 可選NTSC或PAL制式的S端子(模擬信號), 標準15針計算機顯示接口(數字信號) |
| 視頻輸入 | 自動識別NTSC/PAL制式的S端子(模擬信號) |
| USB | 3個USB2.0外接接口 |
| 以太網 | 集成10/100M以太網接口 |
| 存儲卡 | 一個CF卡插槽 |
| 交流電源輸入 | 額定輸入電壓:100V~240V,頻率:50Hz~60Hz115V、400Hz、最大功率275W |
| 交流電源輸出 | 最高100W, IEC 320-2-2,F類連接器 |
| 交流保險絲 | 6.3A,250V,速熔 |
| 直流電源輸入 | 額定輸入電壓12VDC、11V~15V、最大功率150W |
| 直流保險絲 | 20A,600V,速熔 |
| 音頻輸出端口 | 內置于主機前面板,3.5mm立體聲雙聲道輸出、最大輸出2VRMS、3.5mm 立體耳機 |
| 音頻輸入端口 | 3.5mm麥克風 |
手持機
| 尺寸 | 39.0cmx18.0cmx13.0cm |
| 重量 | 1.81kg |
| 構造 | 集成人造橡膠緩沖器的聚碳酸酯結構 |
| 液晶監視器 | 6.4英寸、16:9格式、800x480像素、寬屏VGA模式 |
| 屏幕亮度 | 380nits(cn/m2) |
| 動力電纜長度 | 2.4m |
| 操控性 | 單手實現操縱桿及主要功能按鍵的組合操作 |
| 麥克風 | 在手持機上部中央內置高靈敏度麥克風 |

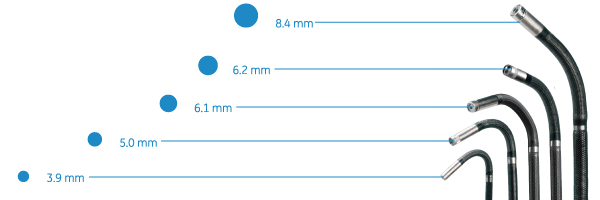

QuickChang?視頻探頭—3.9mm、5.0mm、6.1mm、6.2mm和8.4mm直徑探頭
攝像頭(5.0mm、6.1mm和8.4mm直徑探頭)
| 成像器 | 1/6英寸彩色SUPER HAD?CCD攝像頭 |
| 像素數 | 440,000原生像素 |
| 溫度傳感器 | 內置溫度傳感器及超溫報警系統 |
| 攝像頭構造 | 鈦金屬外殼 |
| 導向控制 | 鎢絲及電動螺桿驅動ALL-Way?全方位360° 連續導向 |
| 物鏡轉接鏡頭 | 新型雙螺紋連接 |
攝像頭(3.9mm和6.2mm直徑探頭)
| 成像器 | 1/10英寸彩色SUPER HAD?CCD攝像頭 |
| 像素數 | 290,000原生像素 |
| 溫度傳感器 | 內置超溫報警系統 |
| 攝像頭外殼 | 鈦金屬外殼 |
| 導向控制 | 不銹鋼絲及電動螺桿驅動ALL-Way?全方位360°連續導向 |
| 物鏡轉接鏡頭 | 新型雙螺紋連接 |
軟件
| 操作系統 | 實時多任務操作系統,支持桌面功能 |
| 用戶管理 | 簡明下拉式菜單,操縱桿操控結合功能鍵 |
| 文件管理 | 文件與文件夾的創建、命名、復制,刪除; |
| 音頻數據 | 與計算機兼容,15秒語音注釋文件(WAV或MP3),MPEG2錄像附加PCM 音頻注釋 |
| MDI軟件(可選) | 提供用戶可定義的檢測向?qū)?br/>創建DICONDE兼容的檢測文件 創建MS Word兼容的檢測報告 |
| 圖像控制 | 亮度可調、1/10000秒到12秒延時曝光、側向鏡頭成像 翻轉修正、圖像定格、動/靜圖像負片加強顯示、分屏對比顯示 |
| 數字變焦 | 1x~3x連續或5級遞進變焦 |
| 可用存儲 | 5.04GB內存和外部存儲卡 |
| 字符注釋 | 字符、箭頭及用戶自定義標識 |
| 視頻格式 | MPEG2 |
| 文本注釋 | 字符、箭頭及用戶自定義標識 |
| 導向控制 | 360°All-Way?全方位連續導向、導向鎖定/步進微調、一鍵自動復位及方位圖 等功能 |
| 照明控制 | 菜單可控制照明開/關 |
| 軟件升級 | 可通過USB閃存盤進行現場升級 |
| 超溫報警 | CCD攝像頭集成溫度報警功能 |
| DVD刻錄 | DVD+R/-R、圖片、音頻文件、MPEG2視頻和PCM音頻實時錄制 |
探頭導向能力
| 有效工作長度 | 平直狀態下導向彎曲度最小值 |
| 2.0m、3.0m、4.5m | 140° |
| 3.2m | 150° |
| 6.0m | 130° |
| 8.0m | 120° |
| 9.6m | 110° |
視頻內窺探頭
可支持的測量功能
| 功能 | 三維立體相位掃描測量法 | 陰影測量法 | 雙物鏡測量法 | 比較測量法 |
| 長度/距離 | ■ | ■ | ■ | ■ |
| 深度 | ■ | ■ | ■ | |
| 點到線距離 | ■ | ■ | ■ | ■ |
| 斜面上距離 | ■ | ■ | ■ | |
| 面積 | ■ | ■ | ■ | ■ |
| 多線段長度 | ■ | ■ | ■ | ■ |
| 圓形量規 | ■ | ■ | ||
| 剖面視圖 | ■ | |||
| 渦輪葉片與機閘間隙 | ■ | |||
| 3倍局部放大視窗 | ■ | ■ | ■ | ■ |
| 每幅圖可進行5次測量 | ■ | ■ | ■ | ■ |
視頻內窺鏡可選光學物鏡轉接頭
| 視向 （DOV） | 顏色 標識 | 視野 （FOV） | 焦距 （DOF） | 3.9mm 鏡頭型號 | 5.0mm 鏡頭型號 | 6.1mm 鏡頭型號 | 6.2mm 鏡頭型號 | 8.4mm 鏡頭型號 |
| 觀察鏡頭 | ||||||||
| 前向 | 無 ? | 80° | 6mm-80mm | PXT480FG | ||||
| 前向 | 橙色 ● | 90° | 3mm-40mm | PXT490FN | ||||
| 前向 | 無 ? | 50° | 50mm-無窮遠 | PXT550FF | XLG3T6150FF | |||
| 前向 | 白色 ● | 50° | 12mm-200mm | PXT550FG | XLG3T6150FG | |||
| 前向 | 橙色 ● | 80° | 3mm-20mm | PXT580FN | XLG3T6180FN | |||
| 前向 | 黃色 ● | 90° | 20mm-無窮遠 | XLG3T6190FF | ||||
| 前向 | 黑色 ● | 120° | 5mm-120mm | XLG3T61120FG | ||||
| 前向 | 黑色 ● | 100° | 5mm-120mm | PXT5100FG | ||||
| 斜向 | 紫色 ● | 50° | 12mm-80mm | XLG3T6150FB | ||||
| 前向 | 無 ? | 40° | 100mm-無窮遠 | PXT6240FF | ||||
| 前向 | 黃色 ● | 120° | 25mm-無窮遠 | PXT62120FF | ||||
| 前向 | 黑色 ● | 120° | 4mm-190mm | PXT62120FN | ||||
| 前向 | 無 ? | 40° | 250mm-無窮遠 | XLG3T8440FF** | ||||
| 前向 | 白色 ● | 40° | 80mm-500mm | XLG3T8440FG | ||||
| 前向 | 黃色 ● | 80° | 25mm-500mm | XLG3T8480FG | ||||
| 前向 | 黑色 ● | 120° | 5mm-200mm | XLG3T84120FN | ||||
| 側向 | 棕色 ● | 80° | 4mm-80mm | PXT480SG | ||||
| 側向 | 紅色 ● | 90° | 2mm-16mm | PXT490SN | ||||
| 側向 | 棕色 ● | 50° | 45mm-無窮遠 | XLG3T6150SF | ||||
| 側向 | 綠色 ● | 50° | 9mm-160mm | PXT550SG | XLG3T6150SG | |||
| 側向 | 藍色 ● | 120° | 4mm-100mm | XLG3T61120SG | ||||
| 側向 | 藍色 ● | 100° | 4mm-100mm | PXT5100SG | ||||
| 側向 | 紅色 ● | 80° | 1mm-20mm | PXT580SN | XLG3T6180SN | |||
| 側向 | 綠色 ● | 80° | 18mm-無窮遠 | PXT6280SF | ||||
| 側向 | 藍色 ● | 120° | 5mm-無窮遠 | PXT62120SN | ||||
| 側向 | 棕色 ● | 40° | 250mm-無窮遠 | XLG3T8440SF** | ||||
| 側向 | 綠色 ● | 80° | 25mm-500mm | XLG3T8480SG | ||||
| 側向 | 藍色 ● | 120° | 4mm-200mm | XLG3T84120SN | ||||
| 陰影測量鏡頭 | ||||||||
| 前向 | 白色 ● | 50° | 12mm-30mm | XLG3TM6150FG | ||||
| 側向 | 藍色 ● | 50° | 7mm-24mm | XLG3TM6150SG | ||||
| 立體測量鏡頭 | ||||||||
| 前向 | 黑色 ● | 50°/50° | 5mm-45mm | PXTM45050FG | ||||
| 前向 | 黑色 ● | 60°/60° | 4mm-80mm | PXTM56060FG | XLG3TM616060FG | PXTM626060FG | ||
| 前向 | 黑色 ● | 60°/60° | 4mm-50mm | XLG3TM846060FG | ||||
| 側向 | 藍色 ● | 50°/50° | 4mm-45mm | PXTM45050SG | ||||
| 側向 | 藍色 ● | 45°/45° | 2mm-50mm | PXTM54545SG | ||||
| 側向 | 藍色 ● | 50°/50° | 2mm-50mm | XLG3TM615050SG | ||||
| 側向 | 藍色 ● | 60°/60° | 4mm-80mm | PXTM626060SG | ||||
| 側向 | 藍色 ● | 60°/60° | 4mm-50mm | XLG3TM846060SG | ||||
| 三維相位測量鏡頭 | ||||||||
| 前向 | 黑色 ● | 105° | 8mm-250mm | XL4TM61105FG | ||||
| 側向 | 藍色 ● | 105° | 7mm-250mm | XL4TM61105SG | ||||
*FOV取對角線長度
**表示亮度輸出最高的鏡頭
| 航空航天領域 | |
| 及時而有效的內窺檢測可保證飛行器的安全飛行。無論是對渦輪發動 機進行全面的內窺檢查、測量葉片的缺陷、捕捉或存儲圖像，還是查 找機身結構上的磨損、腐蝕或裂縫， Everest XLG3 系統都能夠提供 銳利、清晰的圖像以便快速識別和測量缺陷來進行視頻維護工作或?qū)?/span> 質量可靠性進行判斷。 Everest XLG3系統的“QuickChange?”可互換視頻內窺探頭，可以 在手持機上快速進行更換以滿足飛行器維護手冊中對視頻內窺探頭的 不同直徑、長度和功能的要求。 |
| 石油與天然氣領域 | |
| 無論是生產設備在停機期間對耐火爐襯進行內窺檢測，或設備在役期 間對管路焊縫進行內窺檢測，還是設備運行期間進行視情維護內窺檢 測時，Everest XLG3系統的流線化內窺檢測流程可以使被檢測設備能 夠盡快啟動和運行，有效縮短停機檢修時間。 Everest XLG3系統不僅可以快速啟動和工作，而且在手持機上能夠快 速更換視頻內窺探頭的QuickChange?技術，使您在現場檢測過程中 可以更換不同直徑、長度和功能的視頻探頭，以滿足不同內窺檢測工作 的要求。 |
| 電力領域 | |
| 無論是爬上燃氣輪機、進入鍋爐還是攀上風力發電機組的變速箱，為 滿足電力檢測現場復雜的環境以及使用者身體承受負荷能力的要求， Everest XLG3系統，可以輕松攜帶到任何需要的內窺檢測地點并且 可以在狹小的空間安全地使用。 在對蒸汽聯箱、給水加熱器和減溫器檢測時，需要在相對更加開闊和 黑暗的空間中進行導向操作和內窺檢測工作，Everest XLG3系統的照 明輸出強度比上一代的工業視頻內窺鏡設備高出一倍，能夠提供更加 清晰、明亮的內窺檢測圖像。 |
| 汽車領域 | |
| Everest XLG3視頻內窺鏡系統的多功能性使其成為汽車領域全方位有 價值的內窺檢測工具；取出火花塞，使用韋林XLG3的細小、柔韌的視 頻探頭可以檢查發動機缸蓋。通過在手持機上更換視頻內窺探頭的 QucikChange?技術可以很快的更換不同直徑、長度和功能的視頻內 窺探頭以適應在汽車領域不同的檢測應用。 數字信號處理以及超亮的高分辨率VGA液晶顯示屏，Everest XLG3 系統可以生成明亮、清晰的檢測圖像以便快速識別缺陷。對于缺少 電源的檢測位置，系統通過選配的UPS電池可提供長達兩小時的供電。 |
